Преобразователи измерительные электрических величин «ИМПУЛЬС»
Преобразователи измерительные электрических величин «ИМПУЛЬС» предназначены для точного измерения параметров аварийных и стационарных режимов работы энергооборудования. Они широко применяются в автоматизированных измерительных системах, системах телемеханики, технологического учёта энергоресурсов, а также в составе микропроцессорных устройств регистрации аварийных событий (МПУ РАС) «ИМПУЛЬС» шкафного исполнения.
Основные преимущества
- Высокая точность — основная приведённая погрешность не превышает 0,5 %
- Гальваническая развязка — между входными цепями, цепями питания и выходом обеспечивает безопасность и помехоустойчивость
- Универсальность монтажа — корпус с креплением на DIN-рейку (тип D6MG) позволяет быстро установить преобразователь в электрощит или шкаф
- Надёжность — изделия устойчивы к внешним магнитным полям, климатическим воздействиям и работают в широком диапазоне температур

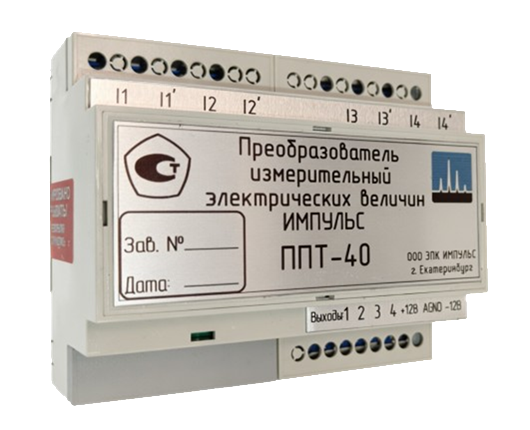

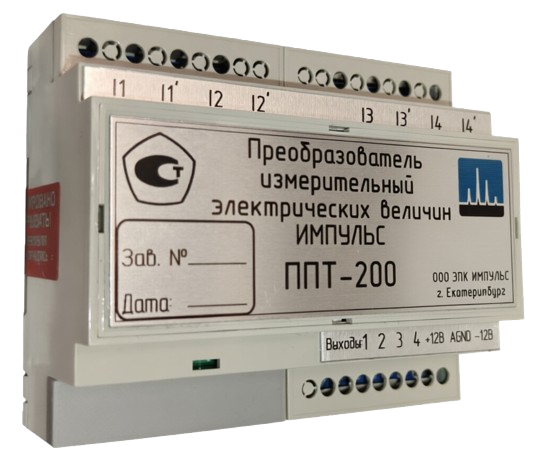

Преобразователи переменного тока ППТ‑40 и ППТ‑200
Преобразователи ППТ предназначены для измерения действующего значения переменного тока в цепях энергооборудования. Выходной сигнал — переменное напряжение амплитудой от –10 до +10 В, пропорциональное мгновенному значению входного тока.
Пределы измерения:
ППТ‑40 10 А, 20 А, 30 А, 40 А
ППТ‑200 60 А, 90 А, 120 А, 200 А
Ключевые характеристики
(амплитуда –10…+10 В)

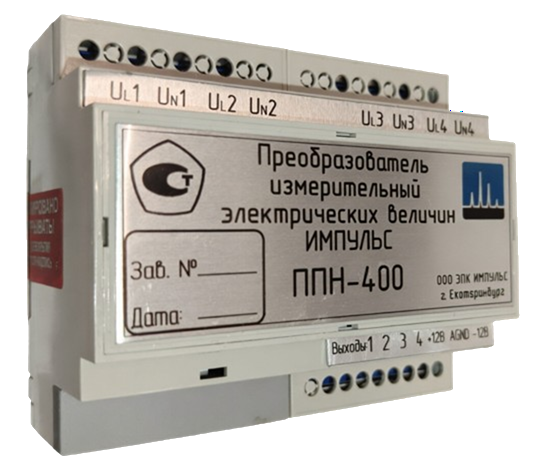

Преобразователь переменного напряжения ППН‑400
ППН‑400 используется для измерения переменного напряжения в сетях промышленной частоты. Выходной сигнал — переменное напряжение амплитудой от –10 до +10 В, линейно связанное с мгновенным значением входного напряжения.
Пределы измерения: 80 В, 120 В, 250 В, 400 В
Ключевые характеристики
•
•
(амплитуда –10…+10 В)
•
•
•
•
•

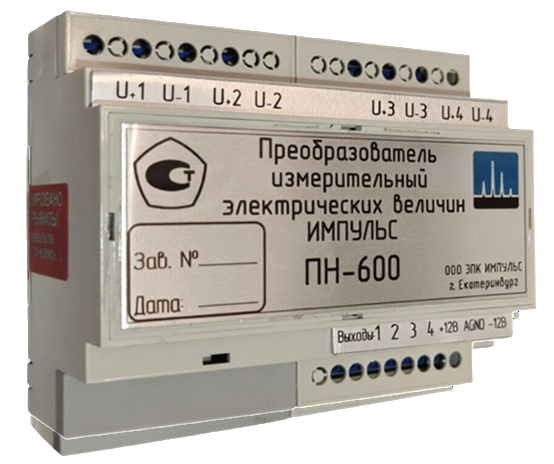

Преобразователь постоянного напряжения ПН‑600
ПН‑600 предназначен для измерения постоянного напряжения. Выходной сигнал — постоянное напряжение от 0 до +10 В, пропорциональное входному.
Пределы измерения: 120 В, 250 В, 400 В, 600 В
Ключевые характеристики

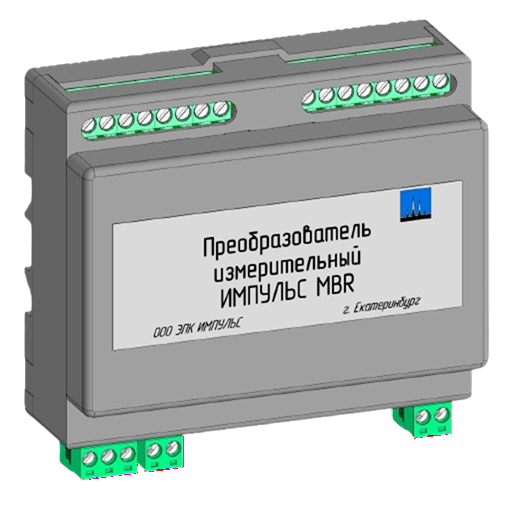

Преобразователь ИМПУЛЬС MBR (MODBUS RTU)
ИМПУЛЬС MBR — это многофункциональный измерительный преобразователь с цифровым выходом. Он предназначен для измерения параметров электрических сетей и передачи вычисленных среднеквадратических (RMS) значений по интерфейсу MODBUS RTU. Устройство объединяет в себе возможности измерения переменного тока, переменного и постоянного напряжения в одном корпусе, что делает его идеальным решением для систем автоматизации, диспетчеризации и учёта энергоресурсов.
⚡ НОВИНКА! Скоро будет запущен в серийное производство
Ключевые особенности
- 4 независимых входных канала — можно подключать разные типы сигналов
- Гибкое питание:
- однополярное стабилизированное напряжение 9–48 В (постоянного тока)
- 110–220 В постоянного тока
- ~220 В переменного тока
- Варианты исполнения по измеряемым величинам:
- переменный ток 0–5 А
- переменное напряжение 0–400 В
- универсальное измерение напряжения (переменное до 400 В / постоянное до 600 В)
- Гибкое питание:
- Цифровой выход MODBUS RTU — передача RMS-значений всех четырёх каналов, что исключает потерю точности и упрощает интеграцию с контроллерами, SCADA и промышленными ПК
Условия эксплуатации
Преобразователи устойчивы к воздействию внешнего магнитного поля частотой 50 Гц напряжённостью до 400 А/м.
